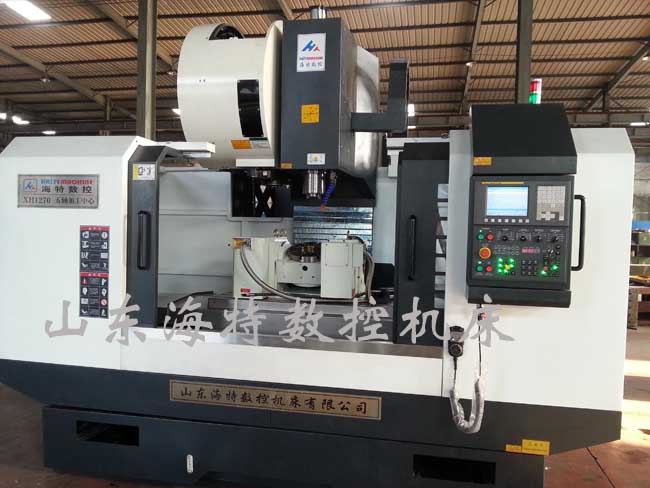

五軸聯動數控機床
什么是五軸聯動數控機床？所謂的五軸聯動數控機床是指能同時控制五個以上坐標軸的聯動的數控加工，其中包括三個直線軸（XYZ）和兩個旋轉軸（ABC三個旋轉軸中的兩個）。五軸加工將各種加工功能組合在一起后，實現工件在一次裝夾后，完成對多個面的銑、鏜、鉆等多道工序的加工，有效地避免了多次裝夾產生的誤差，縮短了生產周期，提高零件質量。
五軸聯動數控機床按照聯動軸數的不同，可以分為“3+2”、“4+1”、五軸聯動加工三種模式。
五軸數控加工的特點有：刀具可以進入型腔內部，加工三軸加工不到的部位，這種模式有利于采用短刀具加工零件的側壁和型腔，提高刀具的剛性，減小振動，提高零件的精度；減少工裝夾具數量和占地面積；減少基準轉換，提高加工精度；縮短新產品研發周期；縮短生產過程鏈，簡化生產管理。
五軸聯動數控機床操作流程為：根據加工條件，用CAD/CAM軟件完成零件的三維造型及刀路設置，根據機床性能后置處理生成數控程序；然后應用仿真軟件進行欠切、過切、碰撞檢測以及試切削；*后操作五軸機床完成零件的加工。
五軸聯動數控機床視頻
五軸聯動數控機床主要配置
| 序號 | 項 目 | 數量 | 制造廠家名稱 |
| 1. | 臺灣新代200MA（系統含RTCP) | 1套 | 臺灣新代 |
| 2. | 主軸伺服電機 | 1套 | 臺灣新代 |
| 3. | 主軸驅動器 | 1套 | 臺灣新代 |
| 4. | X、Y、Z軸伺服電機 | 各1套 | 日本安川 |
| 5. | A/C軸伺服電機 | 各1套 | 日本安川 |
| 6. | X、Y、Z軸絲杠軸承 | 各1組 | 德國FAG |
| 7. | X、Y、Z軸滾珠絲杠 | 各1組 | 臺灣 |
| 8. | X、Y、Z軸滾柱線軌 | 各1組 | 臺灣上銀 |
| 9. | CNC雙軸分度盤 255mm （五軸） | 1套 | 臺灣譚佳 |
| 10. | 刀庫 圓盤機械手24把 | 1套 | 臺灣圣杰 |
| 11. | 鎖緊螺母 | 1套 | 臺灣 |
| 12. | 主軸單元聯 | 1 套 | 臺灣健椿隆 |
| 13. | 主要?dú)鈩?dòng)元件 | 1組 | 臺灣亞德客 |
| 14. | 主要電氣元件 | 1組 | 法國施耐德 |
| 15. | 同步帶輪與同步帶 | 1套 | 隨臺灣主軸配套 |
| 16. | 10.4英寸屏幕(長型) | 1個 | 臺灣新代 |
| 17. | 液壓站 | 1臺 | 與五軸配套 |
可根據客戶要求專業設計開發數控設備及加工中心,產品的配置不同價格也不同,五軸大小根據客戶要求選配
請買前咨詢好 確定是要硬軌還是線軌，對系統的要求，
對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！
